在 Excel 加载项中嵌入 Web 视图

Excel 支持 COM 加载项，可扩展其界面并以编程方式与工作簿交互。加载项可以添加功能区按钮、处理电子表格事件，并在任务窗格（位于数据旁边的侧面板）中显示自定义 UI。

借助 DotNetBrowser，任务窗格可以托管完整的 Chromium 浏览器，其中的网页可以直接读写电子表格数据。

本文将逐步讲解如何构建一个实现上述功能的 COM 加载项。完整源代码可在 GitHub 仓库中获取。

如果您正在探索相关的 Office 集成场景，以下两篇教程可能对您有所帮助。VSTO 教程介绍如何将 DotNetBrowser 嵌入 Microsoft Outlook 加载项，COM/ActiveX 教程则说明了 COM 客户端和 ActiveX 容器的通用封装方法。

架构概览

我们要构建的加载项是一个 COM 类库，Excel 通过 Windows 注册表发现并在启动时加载它。它通过一个按钮扩展功能区；点击该按钮可打开任务窗格并在其中启动 DotNetBrowser 浏览器视图。

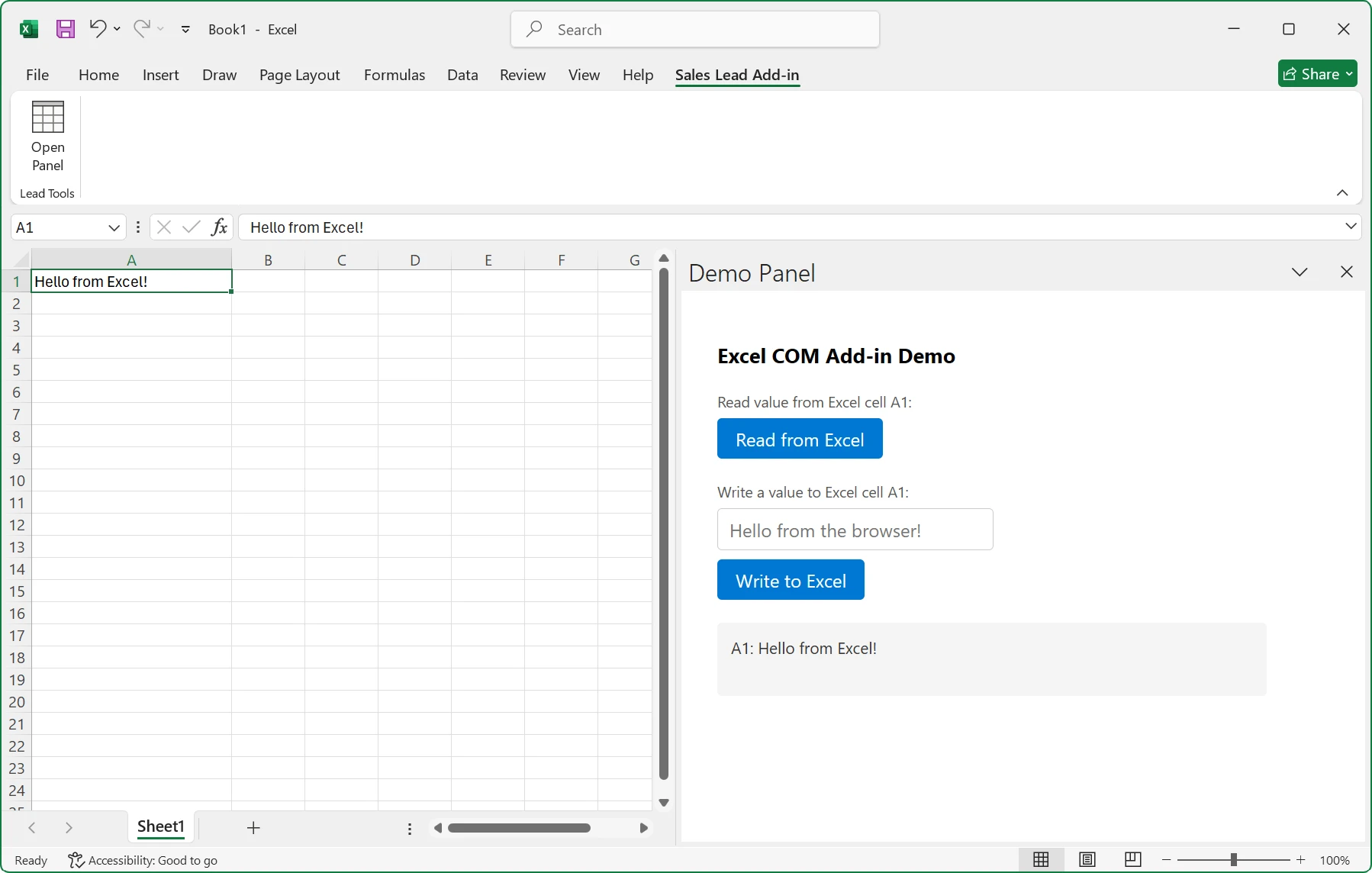

Excel 中使用 DotNetBrowser 的自定义窗格

Excel 中使用 DotNetBrowser 的自定义窗格。

DotNetBrowser 提供了一个可视化的 BrowserView 控件，可嵌入 WinForms 应用程序中。我们将其包装在一个 COM 可见的 WinForms 容器中，并在任务窗格中显示该容器。浏览器加载与加载项捆绑的本地网页，并将一个特殊的 C# 对象注入页面的 JavaScript 环境。我们将使用该对象让页面与电子表格直接交换信息。

Excel
 ├── COM 加载项
 │    ├── 自定义功能区选项卡和按钮
 │    └── 自定义窗格
 │         └── WinForms COM 可见控件
 │              ├── DotNetBrowser
 │                   └── 本地网页

1. 项目设置

创建类库

在 Visual Studio 中，创建一个新的 Windows 窗体类库，目标框架为 .NET Framework 4.7.2 或更高版本。.NET Framework 是 Office COM 加载项的常规目标框架。将项目命名为 ExcelComAddin，输出类型必须为 Library。

安装 DotNetBrowser

安装 DotNetBrowser.WinForms NuGet 包。它会引入核心 DotNetBrowser 包以及适用于所有支持的 Windows 架构的 Chromium 二进制文件：

dotnet add package DotNetBrowser.WinForms

为程序集签名

使用强名称为程序集签名，可确保 regasm.exe 能够可靠地注册它，并且 Excel 能够一致地加载它。在 Visual Studio 中，依次进入 项目属性 → 签名，勾选为程序集签名，并创建一个新的密钥文件。.csproj 中将体现以下内容：

<PropertyGroup>
  <SignAssembly>true</SignAssembly>
  <AssemblyOriginatorKeyFile>test.snk</AssemblyOriginatorKeyFile>
</PropertyGroup>

在生成时启用 COM 注册

在 项目属性 → 生成 中，为 Debug 配置启用为 COM 互操作注册。MSBuild 将在每次生成后运行 regasm.exe，并在清理时取消注册。

在 .csproj 中：

<PropertyGroup
    Condition="'$(Configuration)|$(Platform)'
               == 'Debug|AnyCPU'">
  <RegisterForComInterop>true</RegisterForComInterop>
</PropertyGroup>

程序集注册会写入 Windows 注册表，需要管理员权限。请以管理员身份运行 Visual Studio，否则注册步骤将因访问被拒绝而失败，而这一错误在生成输出中很容易被忽视。

2. 加载项入口点

Connect 类是 Excel 在启动时加载的 COM 入口点。我们使用属性标记它，以向运行时标识自身：

[ComVisible(true)]
[Guid("...")]
[ProgId("ExcelComAddin.Connect")]
[ClassInterface(ClassInterfaceType.AutoDispatch)]
public class Connect : IDTExtensibility2,
                       IRibbonExtensibility,
                       ICustomTaskPaneConsumer

ClassInterfaceType.AutoDispatch 属性指示 COM 通过 IDispatch 公开所有公共成员，无需单独声明接口。

Connect 类实现了三个接口：IDTExtensibility2（加载项生命周期）、IRibbonExtensibility（功能区按钮，详见第 4 节）和 ICustomTaskPaneConsumer（Excel 通过该接口提供用于创建任务窗格的工厂对象）。

IDTExtensibility2 接口管理加载项的生命周期。当加载项连接时，我们捕获 Excel 的 Application 对象：稍后需要使用它来访问活动工作表：

public class Connect : IDTExtensibility2, ...
{
    private Application _excelApplication;

    public void OnConnection(
        object application,
        ext_ConnectMode connectMode,
        object addInInstance,
        ref Array custom)
    {
        _excelApplication = application as Application;
    }

    ...
}

ICustomTaskPaneConsumer 接口提供 Excel 用于创建任务窗格的工厂。它有一个方法 CTPFactoryAvailable，Excel 在加载项启动期间调用该方法将工厂实例传递给我们。我们将其存储起来，稍后用于创建窗格：

public void CTPFactoryAvailable(ICTPFactory CTPFactoryInst)
{
    _ctpFactory = CTPFactoryInst;
}

当用户打开面板时，我们使用此工厂创建任务窗格：

public class Connect : IDTExtensibility2, ...
{
    public Connect()
    {
        _taskPaneManager = new TaskPaneManager(..., CreateTaskPane, ...);
    }

    private CustomTaskPane CreateTaskPane()
    {
        var ctp = _ctpFactory.CreateCTP(
            "ExcelComAddin.BrowserHostControl",
            "Demo Panel",
            Type.Missing);
        // ...
    }
}

3. 加载项注册

仅有 COM 可见类还不足以让 Excel 发现该加载项。还需要在以下位置添加注册表项：

HKCU\Software\Microsoft\Office\Excel\Addins\<ProgId>

该项必须包含以下值：

值	内容
`FriendlyName`	加载项管理器中的显示名称
`Description`	简短描述
`LoadBehavior`	`3`，在启动时加载并立即连接
`ProgId`	`ExcelComAddin.Connect`
`CommandLineSafe`	`0`，在非交互模式下不安全加载

要在 regasm.exe 注册过程中自动写入和删除此注册表项，需要用 [ComRegisterFunction] 和 [ComUnregisterFunction] 装饰以下两个方法：

public class Connect : IDTExtensibility2, ...
{
    [ComRegisterFunction]
    public static void Register(Type t) =>
        ComRegistration.RegisterExcelAddInKeys();

    [ComUnregisterFunction]
    public static void Unregister(Type t) =>
        ComRegistration.UnregisterExcelAddInKeys();
}

4. 功能区扩展

在 Connect 类中，我们实现 IRibbonExtensibility.GetCustomUI，它返回功能区扩展的 XML。该 XML 添加了一个带有按钮的选项卡，用于打开任务窗格：

<customUI xmlns='http://schemas.microsoft.com/office/2009/07/customui'>
  <ribbon><tabs>
    <tab id='excelComAddinTab' label='Sales Lead Add-in'
         getVisible='GetTabVisible'>
      <group id='excelComAddinGroup' label='Lead Tools'>
        <button id='excelComAddinOpenPanelButton'
                size='large' label='Open Panel'
                imageMso='TableInsert'
                onAction='OnOpenPanel'/>
      </group>
    </tab>
  </tabs></ribbon>
</customUI>

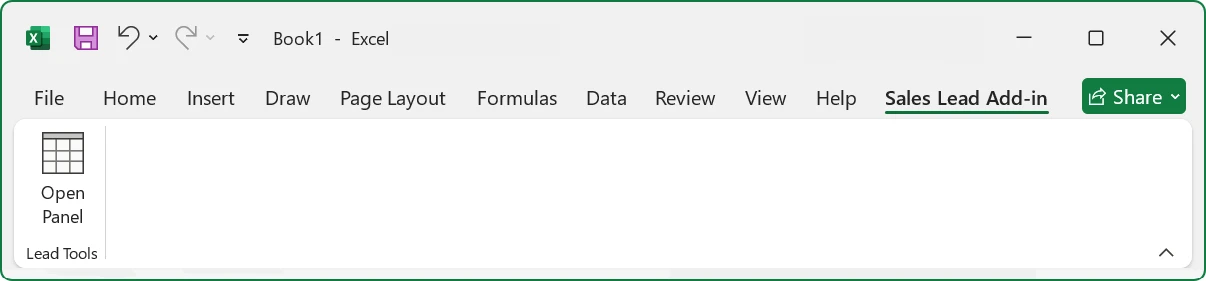

Excel 功能区中的自定义选项卡

Excel 功能区中的自定义选项卡。

5. 初始化 DotNetBrowser

DotNetBrowser 的 Engine 是该库的核心实体，负责管理 Chromium 主进程的生命周期。我们在任务窗格首次打开时创建引擎，并使用自定义 app:// URL 方案对其进行配置：

public class Connect : IDTExtensibility2, ...
{
    public Connect()
    {
        _taskPaneManager = new TaskPaneManager(
            ..., new EngineManager());
    }
}

public class EngineManager
{
    public IEngine Start()
    {
        var builder = new EngineOptions.Builder
        {
            RenderingMode = RenderingMode.HardwareAccelerated
        };
        builder.Schemes[Scheme.Create("app")] =
            new Handler<
                InterceptRequestParameters,
                InterceptRequestResponse>(HandleAppSchemeRequest);
        return EngineFactory.Create(builder.Build());
    }
}

加载本地页面

我们的网页以嵌入式资源的形式捆绑在程序集中。在 .csproj 中：

<ItemGroup>
  <EmbeddedResource Include="..\Web\index.html">
    <Link>Web\index.html</Link>
  </EmbeddedResource>
</ItemGroup>

方案处理程序从清单中读取该文件并将其作为响应返回：

private const string IndexHtmlResource = "ExcelComAddin.Web.index.html";

private static InterceptRequestResponse HandleAppSchemeRequest(
    InterceptRequestParameters parameters)
{
    using (var stream = Assembly.GetExecutingAssembly()
               .GetManifestResourceStream(IndexHtmlResource))
    using (var ms = new MemoryStream())
    {
        stream.CopyTo(ms);
        var options = new UrlRequestJobOptions
        {
            HttpStatusCode = HttpStatusCode.OK,
            Headers = { new HttpHeader("Content-Type", "text/html") }
        };
        var job = parameters.Network.CreateUrlRequestJob(
            parameters.UrlRequest, options);
        job.Write(ms.ToArray());
        job.Complete();
        return InterceptRequestResponse.Intercept(job);
    }
}

此处理程序仅提供单个 HTML 文件。如果需要提供更复杂的文件集（如 JavaScript、CSS、图片），并根据文件扩展名推断内容类型，可以扩展此模式。详情请参阅此实现。

如果您的用例需要加载远程托管的页面，可跳过此步骤并直接加载常规 URL。

6. 在任务窗格中显示浏览器

我们将 BrowserHostControl 创建为具有 COM 可见性的 UserControl，以便 Excel 的任务窗格 API 可以实例化它：

[ComVisible(true)]
[Guid("...")]
[ProgId("ExcelComAddin.BrowserHostControl")]
public class BrowserHostControl : UserControl

然后初始化浏览器，将其添加到 BrowserHostControl，并导航至页面：

public class BrowserHostControl : UserControl
{
    private IBrowser _browser;

    public void InitializeBrowser(IEngine browserEngine)
    {
        _browser = browserEngine.CreateBrowser();

        var browserView = new BrowserView();
        browserView.InitializeFrom(_browser);
        browserView.Dock = DockStyle.Fill;
        Controls.Add(browserView);

        _browser.Navigation.LoadUrl(
            "app://excelcomaddin/index.html");
    }
}

电子表格与浏览器的通信

我们还配置浏览器，在每次页面加载时将一个 C# 对象注入 JavaScript 上下文。我们将使用该对象在页面与电子表格之间交换信息：

public class BrowserHostControl : UserControl
{
    private Func<string> _read;
    private Action<string> _write;

    public string readFromExcel() => _read();
    public void writeToExcel(string value) => _write(value);

    public void SetJavaScriptCallbacks(Func<string> read, Action<string> write)
    {
        _read = read;
        _write = write;
    }

    public void InitializeBrowser(IEngine browserEngine)
    {
        // ...
        _browser.InjectJsHandler =
            new Handler<InjectJsParameters>(args =>
            {
                IJsObject window = args.Frame
                    .ExecuteJavaScript<IJsObject>("window")
                    .Result;
                window.Properties["excelBridge"] = this;
            });
        // ...
    }
}

7. 任务窗格

TaskPane 是我们围绕 CustomTaskPane 定义的薄封装层。它公开 HostControl 属性（一个 BrowserHostControl）和 Visible setter，使 TaskPaneManager 代码免受 COM API 细节的影响。

当用户点击功能区按钮时，我们创建任务窗格、提供读写电子表格数据的回调，并启动浏览器：

public class TaskPaneManager
{
    public TaskPaneManager(
        Func<Application> getApplication,
        Func<TaskPane> paneFactory,
        EngineManager engineManager)
    { ... }

    public void Show()
    {
        _pane = _paneFactory();
        _pane.HostControl.SetJavaScriptCallbacks(
            ReadCellA1, WriteCellA1);
        _pane.HostControl.InitializeBrowser(
            _engineManager.Start());
        _pane.Visible = true;
    }

    private string ReadCellA1()
    {
        var sheet = _getApplication()?.ActiveSheet as Worksheet;
        var cell = sheet?.Cells[1, 1] as Range;
        return cell?.Value?.ToString() ?? "(empty)";
    }

    private void WriteCellA1(string value)
    {
        var sheet = _getApplication()?.ActiveSheet as Worksheet;
        if (sheet != null)
            sheet.Cells[1, 1] = value;
    }
}

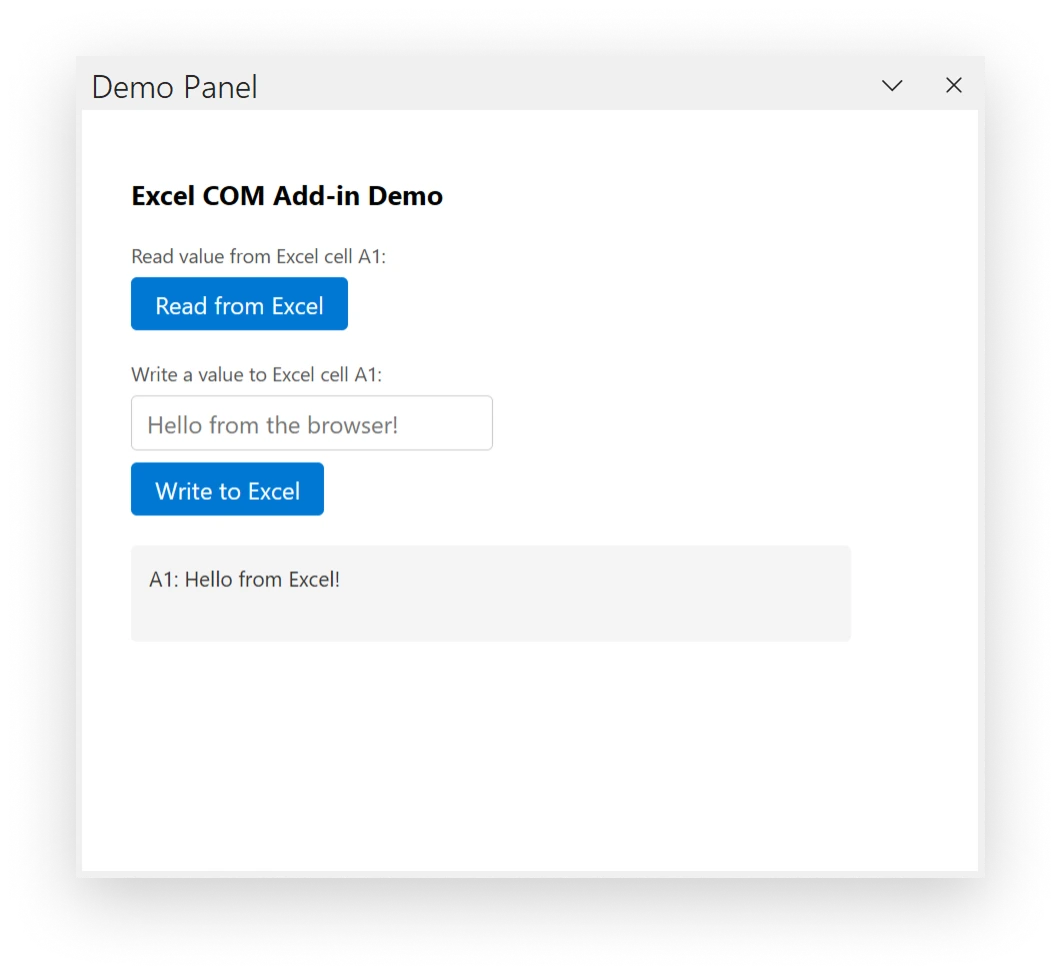

内嵌 DotNetBrowser 的自定义任务窗格

内嵌 DotNetBrowser 的自定义任务窗格。

8. Web UI

C# 端准备就绪后，最后一步是与加载项捆绑的网页。页面主体内容：

<div>
  <label>Read value from Excel cell A1:</label>
  <button id="btn-read">Read from Excel</button>
</div>

<div>
  <label>Write a value to Excel cell A1:</label>
  <input id="txt-write" type="text" />
  <button id="btn-write">Write to Excel</button>
</div>

<div id="output">Press a button to interact with Excel.</div>

底部的内联 <script> 获取 window.excelBridge 并绑定按钮事件：

(function () {
    var bridge = window.excelBridge;
    var output = document.getElementById('output');

    document.getElementById('btn-read')
        .addEventListener('click', function () {
            output.textContent = `A1: ${bridge.readFromExcel()}`;
        });

    document.getElementById('btn-write')
        .addEventListener('click', function () {
            var value = document.getElementById('txt-write').value;
            bridge.writeToExcel(value);
            output.textContent = `Written "${value}" to A1.`;
        });
})();

运行效果

以管理员身份运行 Visual Studio 并在其中构建项目后，打开 Excel，加载项会自动加载。功能区中会出现一个"Sales Lead Add-in"选项卡。点击"Open Panel"，任务窗格将打开并加载浏览器 UI。

DotNetBrowser 嵌入 Excel 的运行效果。

点击"Read from Excel"，单元格 A1 的当前值会显示在按钮下方的输出区域。输入一个值并点击"Write to Excel"，该值将直接写入单元格。

结论

最终效果是一个完整的 Chromium 浏览器在 Excel 内运行，并与活动工作表保持实时连接。网页可以简单也可以复杂——数据可视化图表、带验证的表单、React 应用——同时仍可通过 C# 直接访问电子表格数据。

完整源代码可在示例仓库中获取。
